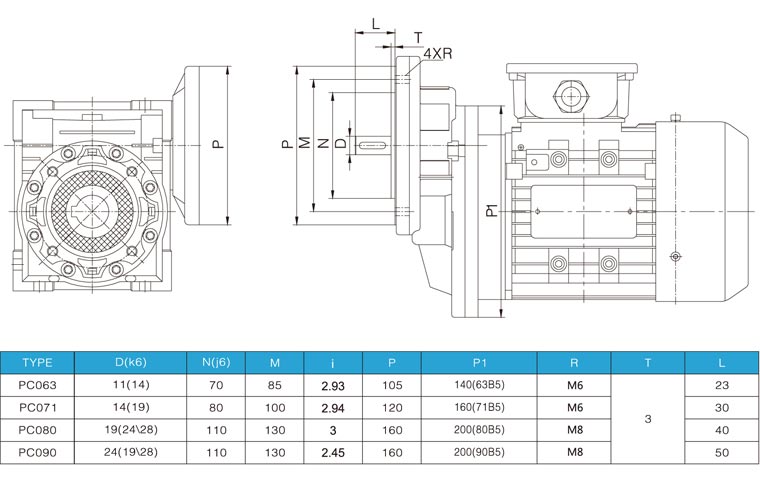

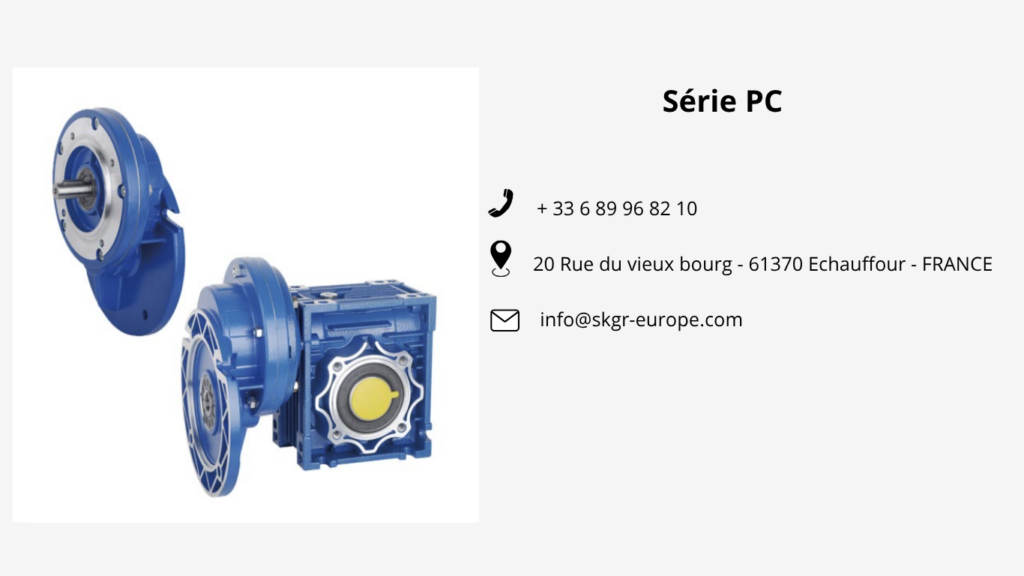

Réducteur d'harmoniques à vis sans fin série PC
Le réducteur à engrenages hélicoïdaux frontal PC est un produit modulaire compatible avec tout réducteur doté d’un trou de bride d’entrée PAM, grâce à différentes brides et arbres de sortie. Associé au moteur, ce réducteur frontal délivre une sortie en configuration B14. Il ne peut être utilisé seul ; il doit impérativement être utilisé avec un réducteur.
Matériaux principaux
Boîtier en alliage d’aluminium ; engrenages : 40Cr, fabriqués avec précision à partir de courbes en développante.
Lors de l’installation du pignon PC sur l’arbre moteur, veuillez noter les points suivants :
a. Nettoyez soigneusement l’arbre moteur ;
b. Retirez la clavette de l’arbre moteur ;
c. Comme indiqué sur le schéma, placez la bague 1 sur l’arbre moteur. Pour faciliter l’installation, la bague peut être chauffée à environ 70-80 °C ;
d. Installez la nouvelle clavette 3 dans la rainure de l’arbre moteur ;
e. En suivant la méthode décrite en c, placez le pignon 4 sur l’arbre moteur ;
f. Placez la cale 5 et serrez le boulon 6 ;
g. Retirez le capuchon en caoutchouc du joint d’huile. Cette étape requiert de la précaution car le pignon PC a déjà été lubrifié ;
h. Installez le joint d’huile 2 et les autres composants du moteur, en veillant à ne pas endommager le joint d’huile.
